Hallo! Als Lieferant von DIB -Ballventilen habe ich in letzter Zeit viele Fragen darüber bekommen, wie sich die Oberfläche der Ventiloberfläche auf den Fluidfluss auswirkt. Also dachte ich, ich würde mich tief in dieses Thema eintauchen und teilen, was ich im Laufe der Jahre gelernt habe.
Lassen Sie uns zunächst darüber sprechen, was ein DIB -Ballventil ist. Ein Doppel -Isolierungs- und Blutungsventil (DIB) ist eine Art von Ventil, die zwei separate Dichtungen zur Isolierung der stromaufwärts gelegenen und stromabwärts gelegenen Seiten des Ventils enthält, zusammen mit einem Entlüftungsanschluss, um alle eingeschlossenen Flüssigkeiten zwischen den Dichtungen abzugeben. Diese Ventile werden üblicherweise in Branchen wie Öl und Gas, chemischer Verarbeitung und Stromerzeugung verwendet, wo eine zuverlässige Isolierung und Kontrolle des Flüssigkeitsflusss von entscheidender Bedeutung ist.
Nun auf die Oberfläche. Das Oberflächenfinish eines Ventils bezieht sich auf die Glätte oder Rauheit seiner inneren Oberflächen, insbesondere der Kugel und der Sitze. Dieses Finish kann einen erheblichen Einfluss auf die Leistung des Ventils haben, insbesondere wenn es um den Flüssigkeitsfluss geht.
Wie die Oberflächenbeschaffung den Fluidfluss beeinflusst
Reibung und Druckabfall
Eine der direktesten Auswirkungen der Ventiloberfläche auf den Flüssigkeitsfluss ist die Reibung, die die Flüssigkeit beim Durchgang durch das Ventil begegnet. Eine raue Oberfläche führt zu mehr Reibung, was wiederum zu einem höheren Druckabfall über das Ventil führt. Der Druckabfall ist der Druckunterschied zwischen dem Einlass und dem Auslass des Ventils, und es ist ein wichtiger Faktor zu berücksichtigen, da er die Gesamtwirkungsgrad des Systems beeinflussen kann.
In einer Rohrleitung, in der die Flüssigkeit über einen Ferngespräch transportiert werden muss, kann beispielsweise ein Hochdruckabfall mehr Energie erfordern, um die Flüssigkeit zu pumpen und die Betriebskosten zu erhöhen. Andererseits reduziert eine glatte Oberfläche die Reibung und minimiert den Druckabfall, sodass die Flüssigkeit freier und effizienter fließen kann.
Flussturbulenzen
Ein weiterer Aspekt, der durch die Oberflächenbeschaffung beeinflusst wird, ist die Bildung von Turbulenzen im Flüssigkeitsfluss. Turbulenzen sind die unregelmäßige und chaotische Bewegung von Flüssigkeitspartikeln, und es kann mehrere Probleme verursachen, wie z. B. erhöhtes Rauschen, Vibrationen und Verschleiß der Ventilkomponenten.
Eine raue Oberfläche kann den glatten Flüssigkeitsfluss stören, was dazu führt, dass er turbulent wird. Diese Turbulenzen kann zu einer ungleichmäßigen Druckverteilung innerhalb des Ventils führen, was zu einem vorzeitigen Ausfall der Ventilsitze oder anderer innerer Teile führen kann. Im Gegensatz dazu fördert eine glatte Oberflächenfinish den laminaren Fluss, was ein geordneteres und vorhersehbareres Flussmuster ist, das die Wahrscheinlichkeit von Turbulenzen und ihren damit verbundenen Problemen verringert.
Kavitation
Kavitation ist ein Phänomen, das auftritt, wenn der Druck eines Fluids unter den Dampfdruck fällt und die Bildung von Dampfblasen verursacht. Diese Blasen kollabieren dann, wenn sie einen Bereich mit höherem Druck erreichen und Schockwellen erzeugen, die die Ventilflächen beschädigen können.
Das Oberflächenfinish eines Ventils kann das Einsetzen der Kavitation beeinflussen. Eine raue Oberfläche liefert mehr Stellen für die Blasenbildung und erhöht das Kavitationsrisiko. Durch eine glatte Oberfläche kann das Ventil der Bildung dieser Dampfblasen widerstehen und das Potenzial für Kavitationsschäden verringern.
Arten von Oberflächen und deren Auswirkungen
Bearbeiteter Finish
Ein bearbeiteter Finish ist eine häufige Art von Oberflächenfinish für Dib -Kugelventile. Dieses Finish wird durch Bearbeitungsprozesse wie Drehen, Mahlen oder Schleifen erreicht. Bearbeitete Oberflächen haben typischerweise eine relativ glatte Oberfläche, haben jedoch möglicherweise noch einige geringfügige Unregelmäßigkeiten.
Während ein bearbeitetes Finish in Bezug auf den Flüssigkeitsfluss eine anständige Leistung liefern kann, reicht sie möglicherweise nicht für Anwendungen aus, bei denen extrem geringe Reibung und Turbulenzen erforderlich sind. In solchen Fällen können zusätzliche Veredelungsprozesse erforderlich sein.
Poliertes Finish
Ein poliertes Finish ist eine glattere und raffiniertere Oberfläche als ein bearbeiteteres Finish. Durch das Polieren werden abrasive Materialien verwendet, um alle verbleibenden Oberflächenmängel zu entfernen, was zu einem spiegelähnlichen Finish führt.
Ein poliertes Finish reduziert die Reibung und Turbulenz erheblich und sorgt für Anwendungen ideal, bei denen hohe Durchflussraten und niedrige Druckabfälle kritisch sind. Es hilft auch, den Aufbau von Trümmern und Verunreinigungen auf den Ventilflächen zu verhindern, was die Leistung und Langlebigkeit des Ventils weiter verbessern kann.
Beschichtetes Finish
In einigen Fällen kann ein beschichtetes Finish auf die Ventilflächen angewendet werden, um ihre Leistung zu verbessern. Beschichtungen können zusätzlichen Schutz vor Korrosion, Verschleiß und Erosion bieten und die Oberflächenglattheit verbessern.
Beispielsweise kann eine harte Chrombeschichtung die Härte und den Verschleißfestigkeit der Klappenoberflächen erhöhen, während eine PTFE -Beschichtung (Polytetrafluorethylen) die Reibung verringern und eine hervorragende chemische Resistenz liefern kann. Die Auswahl der Beschichtung hängt von den spezifischen Anforderungen der Anwendung ab, z. B. der Art der verwandten Flüssigkeit und der Betriebsbedingungen.
Unser DIB -Ballventilangebot

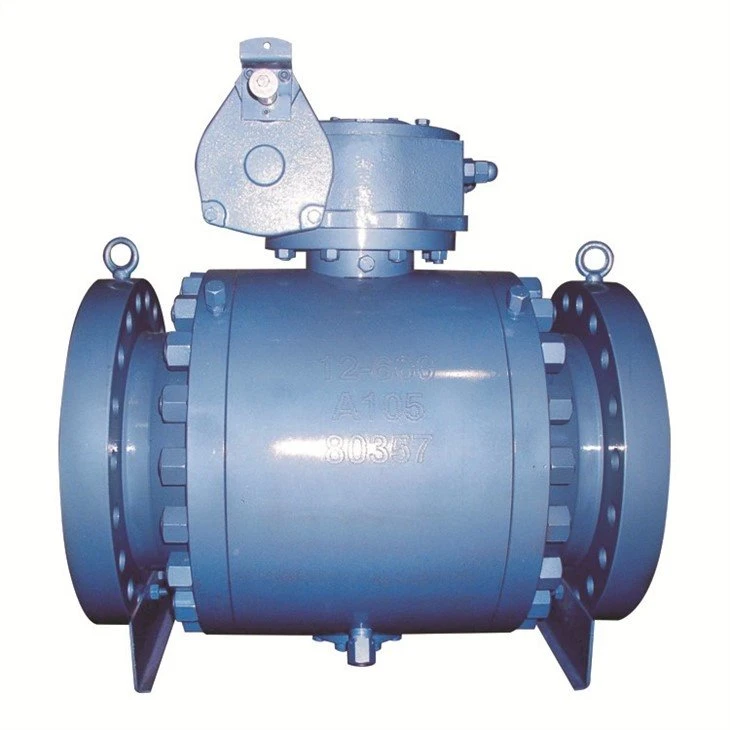

In unserem Unternehmen bieten wir eine breite Palette von DIB -Ballventilen mit unterschiedlichen Oberflächenoberflächen an, um den unterschiedlichen Bedürfnissen unserer Kunden zu erfüllen. Ob Sie nach einem suchenGeschmiedetes Trunnion -Ballventilfür Hochdruckanwendungen oder aGuss -Trunnion -plattiertes KugelventilFür den allgemeineren Gebrauch haben wir Sie abgedeckt.
Wir haben auchDBB -BallventilOptionen zur Verfügung, die eine zusätzliche Ebene der Isolation und Sicherheit bieten. Alle unsere Ventile werden nach höchsten Qualitätsstandards hergestellt, und wir achten genau auf die Oberflächenfinish, um eine optimale Leistung des Flüssigkeitsflusss zu gewährleisten.
Bedeutung der Auswahl des richtigen Oberflächenfinish
Die Auswahl des geeigneten Oberflächenfinish für Ihr DIB-Ballventil ist entscheidend, um die langfristige Leistung und Zuverlässigkeit Ihres Systems zu gewährleisten. Hier sind einige Faktoren zu berücksichtigen, wenn Sie Ihre Entscheidung treffen:
Flüssigkeitseigenschaften
Die Art der verwandten Flüssigkeit spielt eine bedeutende Rolle bei der Bestimmung des erforderlichen Oberflächenfinish. Wenn die Flüssigkeit beispielsweise gut viskoös ist oder abrasive Partikel enthält, kann eine glattere Oberflächenfinish erforderlich sein, um Verstopfung und Verschleiß zu verhindern. Wenn die Flüssigkeit dagegen korrosiv ist, kann ein beschichtetes Finish erforderlich sein, um die Ventilflächen zu schützen.
Betriebsbedingungen
Die Betriebsbedingungen wie Druck, Temperatur und Durchflussrate beeinflussen ebenfalls die Auswahl der Oberflächenbeschaffung. Hochdruckanwendungen erfordern möglicherweise ein robusteres Oberflächenfinish, um den beteiligten Kräften standzuhalten, während Hochtemperaturanwendungen möglicherweise ein Finish erfordern, das die thermische Expansion und Kontraktion widerstehen kann.
Systemanforderungen
Schließlich müssen Sie die spezifischen Anforderungen Ihres Systems berücksichtigen, z. B. die gewünschte Strömungsrate, den Druckabfall und die Isolationsstufe. Ein Ventil mit einer glatten Oberflächenfinish kann erforderlich sein, um die erforderliche Durchflussrate zu erreichen und den Druckabfall zu minimieren, während ein Ventil mit einer hochwertigen Dichtung und einem geeigneten Oberflächenfinish eine bessere Isolierung liefern kann.
Abschluss
Zusammenfassend hat das Oberflächenfinish eines Dib -Kugelventils einen tiefgreifenden Einfluss auf den Flüssigkeitsfluss. Es beeinflusst Reibung, Druckabfall, Turbulenzen und Kavitation, die alle die Leistung und Langlebigkeit des Ventils beeinflussen können. Durch die Auswahl des richtigen Oberflächenfinish für Ihre Anwendung können Sie einen optimalen Flüssigkeitsfluss sicherstellen, die Betriebskosten senken und die Lebensdauer Ihres Ventils verlängern.
Wenn Sie auf dem Markt für ein DIB -Ballventil sind und Fragen zu Oberflächenlingen oder anderen Aspekten unserer Produkte haben, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, das perfekte Ventil für Ihre Bedürfnisse zu finden und sicherzustellen, dass es für die beste Leistung erbringt. Kontaktieren Sie uns noch heute, um das Gespräch über Ihre Ventilanforderungen zu beginnen.
Referenzen
- ASME B16.34 - Ventile - Flansch-, Gewinde- und Schweißende
- API 6D - Pipelineventile - Spezifikation für Pipelineventile
- ISO 5208 - Industrieventile - Druckprüfung von Ventilen
