Hallo! Als Lieferant von ASME B16.5 RF-Flanschen werde ich oft nach dem Standard für die Oberflächenebenheitsabweichung dieser Flansche gefragt. Deshalb dachte ich, ich nehme mir einen Moment Zeit, um es für Sie aufzuschlüsseln.

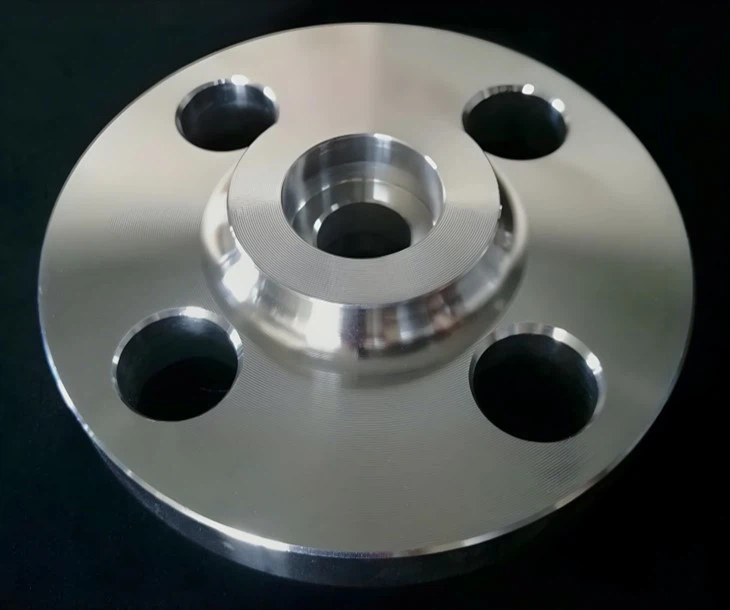

Lassen Sie uns zunächst darüber sprechen, was ASME B16.5 RF-Flansche sind. Der ASME B16.5-Standard deckt Rohrflansche und Flanschverbindungen von NPS 1/2 bis NPS 24 für die Druckklassen 150 bis 2500 ab. Das „RF“ steht für Raised Face, eine gängige Art von Flanschfläche, die in vielen industriellen Anwendungen verwendet wird. Weitere Details finden Sie hierHF-Flansch NPS 1/2~NPS24.
Wenn es nun um die Abweichung der Oberflächenebenheit geht, ist sie ein entscheidender Faktor, der sich auf die Leistung und Sicherheit der Flanschverbindung auswirken kann. Eine ordnungsgemäß ebene Oberfläche sorgt für eine gute Abdichtung zwischen den Flanschen, verhindert Leckagen und erhält die Integrität des Rohrleitungssystems.
Der ASME B16.5-Standard definiert keinen einzelnen, absoluten Wert für die Abweichung der Oberflächenebenheit. Stattdessen gibt es einige allgemeine Richtlinien und Anforderungen, die sich auf die Qualität der Flanschoberfläche beziehen. Normalerweise wird die Ebenheitsabweichung innerhalb eines bestimmten Referenzbereichs auf der Flanschfläche gemessen.
Für die meisten Anwendungen sollte die Abweichung von der Oberflächenebenheit so gering wie möglich gehalten werden. In der Praxis streben wir oft eine Abweichung von nicht mehr als einigen Tausendstel Zoll an. Dieses Maß an Präzision trägt dazu bei, eine dichte und zuverlässige Abdichtung beim Zusammenschrauben der Flansche zu gewährleisten.
Einer der Gründe, warum die Oberflächenebenheit so wichtig ist, besteht darin, dass sie die Leistung der Dichtung beeinflusst. Die Dichtung ist das Bauteil, das den Spalt zwischen den beiden Flanschflächen füllt und für die Abdichtung sorgt. Wenn die Flanschoberfläche nicht eben ist, wird die Dichtung möglicherweise nicht gleichmäßig komprimiert, was zu Undichtigkeiten führen kann.
Schauen wir uns genauer an, wie wir die Abweichung der Oberflächenebenheit messen. Es gibt mehrere Methoden, aber eine der gebräuchlichsten ist die Verwendung eines Lineals und einer Fühlerlehre. Wir setzen das Lineal auf die Flanschfläche und messen mit der Fühlerlehre an verschiedenen Stellen den Spalt zwischen Lineal und Flanschfläche. Durch die Durchführung mehrerer Messungen können wir uns ein genaues Bild der Ebenheitsabweichung machen.
Eine andere Methode ist die Verwendung eines Laserprofilometers. Dabei handelt es sich um ein fortschrittlicheres und präziseres Werkzeug, das das Oberflächenprofil des Flansches sehr detailliert messen kann. Es kann eine 3D-Karte der Oberfläche liefern, sodass wir alle hohen oder niedrigen Stellen identifizieren und die genaue Ebenheitsabweichung berechnen können.
Als Lieferant nehmen wir die Abweichung von der Oberflächenebenheit sehr ernst. Wir verfügen über strenge Qualitätskontrollmaßnahmen, um sicherzustellen, dass alle unsere ASME B16.5 RF-Flansche den höchsten Standards entsprechen. Vor dem Versand von Flanschen führen wir gründliche Kontrollen mit modernsten Messtechniken durch.
Es ist auch wichtig zu beachten, dass verschiedene Branchen möglicherweise ihre eigenen spezifischen Anforderungen an die Abweichung der Oberflächenebenheit haben. Beispielsweise können in der Öl- und Gasindustrie aufgrund der hohen Drücke und hohen Temperaturen ihrer Anwendungen strengere Anforderungen gelten. In solchen Fällen arbeiten wir eng mit unseren Kunden zusammen, um ihre Bedürfnisse zu verstehen und Flansche bereitzustellen, die genau ihren Spezifikationen entsprechen.
Neben der Ebenheit der Oberfläche gibt es noch weitere Faktoren, die die Leistung der Flanschverbindung beeinflussen können. Beispielsweise ist das Anzugsdrehmoment der Schrauben entscheidend. Wenn die Schrauben nicht gleichmäßig oder mit dem richtigen Drehmoment angezogen werden, kann es zu einer ungleichmäßigen Spannungsverteilung auf Flansch und Dichtung kommen, was zu Undichtigkeiten führt.
Auch die Art der verwendeten Dichtung spielt eine wesentliche Rolle. Unterschiedliche Dichtungen haben unterschiedliche Eigenschaften und sind für unterschiedliche Anwendungen geeignet. Zu den gängigen Dichtungsmaterialien für ASME B16.5 RF-Flansche gehören komprimierte Asbestfasern, asbestfreie Fasern und metallverstärkte Dichtungen.
Vergleichen wir nun die ASME B16.5 RF-Flansche mit anderen Flanschtypen. Zum Beispiel dieVorschweißflanschhat ein anderes Design und wird in verschiedenen Anwendungen verwendet. Der Vorschweißflansch verfügt über einen langen, konischen Hals, der mit dem Rohr verschweißt wird und so für eine bessere Spannungsverteilung und höhere Festigkeit sorgt. Für eine ordnungsgemäße Abdichtung sind jedoch auch die Anforderungen an die Ebenheit der Oberfläche des Vorschweißflansches wichtig.
Ein anderer Typ ist derASME B16.5 RTJFlansch (Ringverbindung). Der RTJ-Flansch hat ein anderes Flächendesign mit einer Nut für eine Metallringdichtung. Die Ebenheitsanforderungen für den RTJ-Flansch sind ebenfalls entscheidend, um eine gute Abdichtung mit der Ringdichtung zu gewährleisten.
Zusammenfassend lässt sich sagen, dass die Abweichung der Oberflächenebenheit von ASME B16.5 RF-Flanschen ein wichtiger Faktor ist, der die Leistung und Sicherheit der Flanschverbindung beeinflusst. Während die Norm ASME B16.5 keinen spezifischen Wert für die Abweichung angibt, betont sie die Bedeutung einer hochwertigen, ebenen Oberfläche. Als Lieferant sind wir bestrebt, Flansche mit der bestmöglichen Oberflächenebenheit zu liefern, um den Anforderungen unserer Kunden gerecht zu werden.
Wenn Sie auf der Suche nach ASME B16.5 RF-Flanschen sind oder Fragen zur Abweichung der Oberflächenebenheit haben, zögern Sie nicht, uns zu kontaktieren. Gerne besprechen wir Ihre Anforderungen und bieten Ihnen die besten Lösungen.
Referenzen:
- ASME B16.5 Standard – Rohrflansche und Flanschanschlüsse
- Best Practices der Branche für die Flanschinstallation und -wartung
