Absperrventile aus geschmiedetem Stahl

Temperatur-Druck-Rate aus Kohlenstoffstahl:

CL150-285 PSI@100

CL300-740 PSI@100

CL600-1480 PSI@100

CL800-1975P.SI@100

CL1500-285P.SI@100

Anwendungsnormen

1. Design und Herstellung entsprechen: API602、BS5352、ANSIB16.34;

2. Anschlussenden entsprechen;

(1) Muffengeschweißte Abmessungen entsprechen ANSI B16.11,JB/T1751

(2) Abmessungen der Schraubenenden entsprechen ANSI B1.20.1, JB/T7306

(3) Stumpfgeschweißt entspricht ANSI B16.25, JB/T12224

(4) Flanschenden entsprechen ANSI B16.5, JB79

3. Test und Inspektion entsprechen: API 598, GB/T13927JB/T9092

4. Strukturmerkmale: BB)/（OS&Ampere;Y) Verschraubte Motorhaube, Außenschraube und Joch（WB)/（OS&Ampere;Y) geschweißte Motorhaube, Außenschraube und Joch

5. Material Science Materialien entsprechen den ANSI/ASTM-Bestimmungen von.

6. Hauptmaterialien: A105; LF2; F11;F22;304 (L) ;316 (L);F347;F321;F51;Monel;20 Legierung.

Durchgangsventil bezieht sich auf das Schließstück (Scheibe) entlang der Mittellinie der Ventilsitzbewegung. Entsprechend der Bewegungsform der Scheibe ist die Änderung der Ventilsitzöffnung direkt proportional zum Scheibenhub.

Aufgrund dieser Art von Ventilschaft ist der Öffnungs- oder Schließhub relativ kurz, hat eine sehr zuverlässige Absperrfunktion und ist aufgrund der Änderung der Ventilsitzöffnung und des Hubs der Scheibe direkt proportional, sehr geeignet für die Durchflussregelung. Daher ist dieser Ventiltyp ideal für den Einsatz als Absperr- oder Regler und Drosselung geeignet.

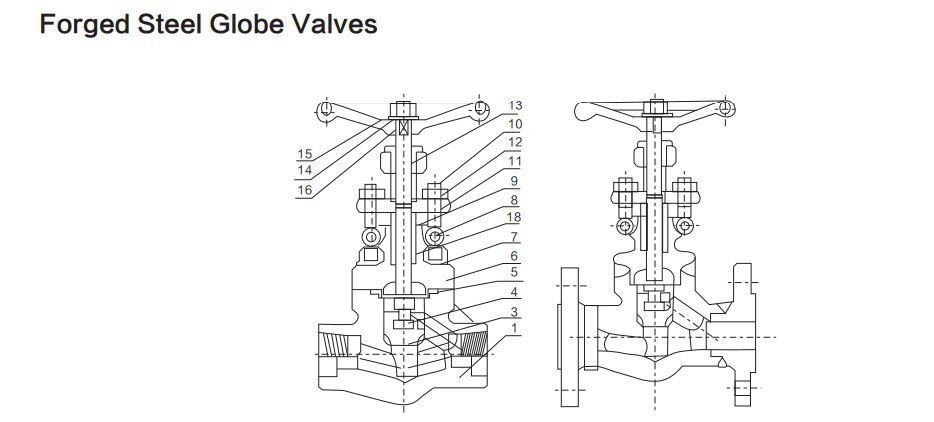

Bau des Durchgangsventils

Absperrventile haben normalerweise steigende Spindeln, und die größeren Größen haben eine Außengewinde- und Jochkonstruktion. Die Komponenten des Durchgangsventils sind denen des Absperrschiebers ähnlich. Dieser Ventiltyp hat Sitze in einer Ebene parallel oder geneigt zur Strömungslinie.

Vorteile des Durchgangsventils

Gute Absperrfähigkeit
Mittlere bis gute Drosselfähigkeit
Kürzerer Hub (im Vergleich zu einem Schieber)
Erhältlich in T-, Stern- und Winkelmustern, die jeweils einzigartige Fähigkeiten bieten
Leicht zu bearbeiten oder neu zu beschichten der Sitze
Bei nicht an der Spindel befestigter Scheibe kann das Ventil als Rückschlagventil verwendet werden

Das Auswahlprinzip lautet:

1. Hochtemperatur-, Hochdruckmedium-Pipeline oder -Gerät sollte ein Absperrventil wählen. Wie Wärmekraftwerke, Kernkraftwerke, petrochemische Hochtemperatur-, Hochdruck-Pipelines.

2. Die Anforderungen an den Konvektionswiderstand der Pipeline sind nicht streng. Wo der Druckverlust nicht berücksichtigt wird.

3. Kleine Ventile können Nadelventil, Instrumentenventil, Probenahmeventil, Manometerventil usw. wählen.

4. Es gibt eine Durchflusseinstellung oder Druckeinstellung, aber die Einstellungsgenauigkeit ist nicht hoch und der Durchmesser der Rohrleitung ist relativ klein, z. B. sollte der Nenndurchgang der Rohrleitung ≤50 mm gewählt werden.

5. Die synthetische industrielle Produktion von kleinen chemischen Düngemitteln und großen chemischen Düngemitteln sollte den Nenndruck PN160 Nenndruck 16MPa oder PN320 Nenndruck 32MPa Hochdruck Eckventil oder Hochdruck Eckdrosselventil wählen.

6. Aluminiumoxid-Bayer-Methode in der Produktion von Desilication-Workshop, einfache Verkokung der Rohrleitung, einfach zu wählender separater Ventilkörpertyp, Sitz kann entfernt werden, Karbiddichtungspaar des Durchgangsventils oder des Durchgangsdrosselventils.

7. In der Wasser- und Wärmeversorgungstechnik des Städtebaus können bei kleineren Rohrleitungen mit Nenndurchlass, wie z.

Hubventile können nach unterschiedlichen Klassifizierungsmethoden in Durchgangsventile, Eckventile, Durchgangsventile und Kolbenventile unterteilt werden.
