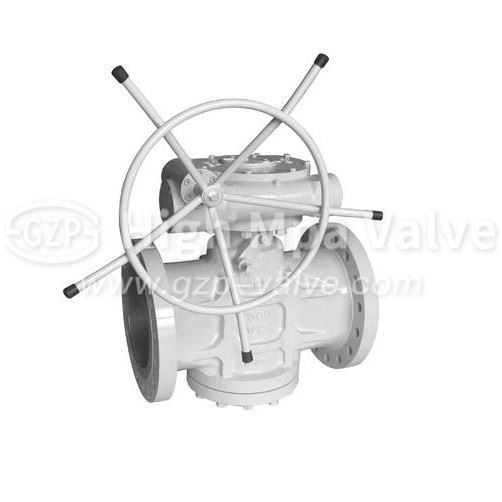

Geschmiertes PLUG-Ventil

Stopfenventil-API 6D
Kurzes Muster
Reguläres Muster
Venturi-Muster

Anfrage senden

Beschreibung

Druckausgleichsgeschmiertes Kegelventil

Stopfenventil-API 6D

Kurzes Muster

Reguläres Muster

Venturi-Muster

Klasse: 150-2500

Größe: 1/2"-36"

Anschlussenden:

ASME B 16.5 in Dichtfläche (RF), Flachfläche (FF) und Ringverbindung (RTJ）

ASME B 16.25 in Stumpfschweißenden.

1. Abmessungen von Angesicht zu Angesicht: entspricht ASME B 16.10.

2. Temperatur: -29℃ bis 350℃

Abkürzungen für Ventilabmessungen&Ampere; Gewichtstabellen

Technische Daten
Stumpfgeschweißte BW-Enden	ASME B16.25, DIN 3239, BS 2080, EN 12627
Temperaturbereich	-29°~ 350°C
Designmerkmal
Konstruktion	Angehobener Typ, Hülsentyp, invertierter Typ, ummantelter Typ
Hafen	Voller Durchgang und reduzierter Durchgang
Steckertyp	Steckertyp
Stengel	Ausblassicherer Vorbau
Sitzabdichtung	Metallsitz, weicher Sitz, geschmierte Dichtung,
Ventilbetrieb	Getriebe, pneumatisch, hydraulisch, elektrische Aktuatoren.
Ventilbetrieb	Bypässe, Sperrvorrichtungen, verlängerter Vorbau usw
Feuersicher	API 607, BS 6755, API599
Anderes Design	Antistatisches Design, automatische Druckentlastung, Notfall-Fetteinspritzung, Ablassventil, Korrosionsschutz-Design, Anti-Schwefel-Design usw
Inspektion und Test
Visuelle Inspektion	MSS SP-55
Materialinspektion	PMI-Test----Chemische Analyse
	HB-Test---Härtetest
	UT---Ultraschalltest
	RT---Radiographischer Test
	MT---Magnetischer Test
	ZfP-Test zerstörungsfrei
Maßkontrolle	Nach Zeichnungen
Ventilinspektion und -test	API 598,DIN 3230,EN 12266,BS 5146

Face-to-Face, End-to-End-Bemaßung:

Entspricht ASME B16.10&Quot;L“-Maß in diesem Katalog entspricht API-Standard

Hergestellt als Regular- oder Venturi-Muster mit kurzen Face-to-Face-Abmessungen

VENTIL	nps	2	3	4	6	8	10	12	14	16	18	20	22	24
Max.Diff. Druck	Bar	110	100	80	80	80	75	75	75	70	70	70	70	70
Durchflusskoeffizient	Kv	140	280	490	860	1600	2150	3000	5000	6800	12000	16000	22000	28000
Drehmoment	Nm	280	550	1000	1800	3200	4400	6600	8000	10000	15000	19000	24000	32000
GETRIEBEDATEN	MENGE
Hersteller		CML oder Vastaş (IP67 optional)
Getriebetyp		-	-	-	M12	M14	M15	M1	M20	M30	M30	GS200	GS200	GS250
max. Ausgangsdrehmoment	Nm				1000	1800	3400	4500	6000	10800	10800	22500	22500
max. Eingangsdrehmoment	Nm				88.5	111	166	170	105	109	109	276	276
Verhältnis	Nein.				42:1	60:1	68:1	88	183:1	309:1	309:1	212:1	212:1
Ausgangsflansch		F14 F16 F20 F25 F30 F30 F30 F35 F35
Handrad / Eingangsflansch	mm /Nein				400 / F10			500 / F14			500 / F16
Drehen (für Öffnen-Schließen)	Nein.				10,5	15	17	22	45,75	77,3	77,3	53	53

Ventil mit kurzem Patern

Kegelventil mit rundem Muster

Venturi-Muster

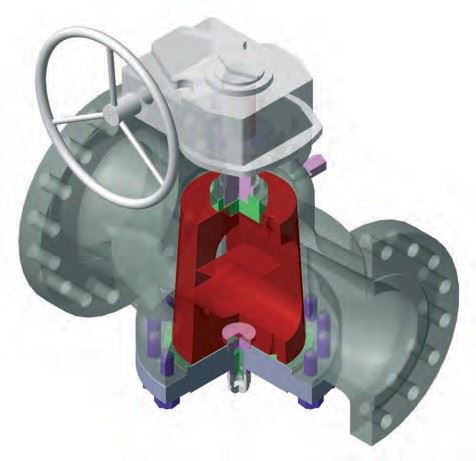

Geschmiertes Kegelventil

Alle Sitzflächen werden über Nuten an den Oberflächen von Kegel und Gehäuse geschmiert.

Schmiernuten

Schmiernippel

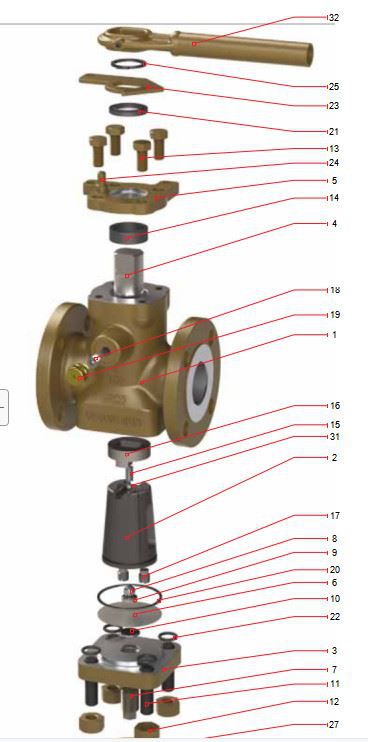

Reguläre Stückliste für geschmierte Kegelventile

Nein.	Beschreibung	Standardmaterial
1	Körper	Kohlenstoffstahl A216 Gr. WCB
2	Stecker (1)	ASTM A 216 Gr. WCB / A395 Gr. 60-40-18
3	Abdeckung	A515 Gr. 70
4	Stengel	Edelstahl A276 Typ 410
5	Drüse	A515 Gr. 70
6	Membran	Edelstahl A167 Typ 304
7	Einstellschraube	Legierter Stahl A322 Gr. 4140
8	Schubball	Kr. Stahlgr. 200, A295 Typ 52100
9	Schubkugelsitz	Legierter Stahl AISI 4140
10	Schubknopf	Kohlenstoffstahl
11	Abdeckung Studs	Legierter Stahl A193 Gr. B7
12	Überwurfmuttern	Kohlenstoffstahl A194 Gr. 2H
13	Stopfbuchs- und Kopfschraube	Kohlenstoffstahl A449 Gr. 5
14	Stammverpackung	Graphit
15	Ausgleichsfeder	Inconel X750
16	Vorbau-Stecker-Kupplung	Legierter Stahl A322 Gr. 4140
17	Stopfen Rückschlagventil	Kommerzieller Stahl
18	Dichtmittel-Rückschlagventil	Kommerzieller Stahl
19	Fitting für Dichtmitteleinspritzung	Kommerzieller Stahl
20	Deckeldichtung	Weicher Stahl
21	Umweltsiegel für den Stamm	Elastomer
22	Abdeckbolzen Umweltsiegel	Buna N
23	Stoppkragen	Kohlenstoffstahl
24	Stoppstift	Kohlenstoffstahl
25	Halter	Kohlenstoffstahl
26	Anpassungsabdeckung	Kohlenstoffstahl
27	Dichtung des Einstelldeckels	Naturfasern
28	Einstelldeckelschraube	Kohlenstoffstahl
29	IDENTIFIKATIONSPLATTE*	Edelstahl 304

Vorteile

Kegelventile haben inhärente Vorteile gegenüber anderen herkömmlichen Ventiltypen, insbesondere wenn sie in korrosiven oder erosiven Umgebungen verwendet werden. Einige dieser Vorteile sind:

Die lebenswichtigen Oberflächen des Steckers sind selbstschützend und selbstreinigend. Im vollständig geöffneten Zustand sind alle bearbeiteten Sitzflächen des Stopfens vor Erosion oder korrosiven Materialien geschützt. Im geschlossenen Zustand ist nur ein kleiner Bereich, der nicht für eine formschlüssige Absperrung benötigt wird, dem Leitungsfluid ausgesetzt.

1.Selbstreinigende Sitzflächen

Die Scherwirkung des Stopfenventils kratzt jeglichen abrasiven Bestandteil ab, der den Stopfen in einer geschlossenen Position berühren könnte.

2. Reibungsloser Fluss

Der gerade Durchgang durch die Stopfenöffnung ermöglicht einen reibungslosen, ungehinderten Durchfluss und bietet keine Möglichkeit für Sedimente oder Kalkablagerungen.

3. Blasendichte Absperrung

Das geschmierte Stopfen- und Dichtmittelsystem gewährleistet bei richtiger Wartung ein sicheres, blasendichtes Absperren.

Einfache Bedienung

Der Betrieb mit positiver Vierteldrehung ist schnell und sicher.
